Hliníkový panel se svařovanými žebry

Navrženo pro extrémní pevnost • Přesná svařovaná žebra • Tuhost průmyslové třídy -

Standardní hliníkové voštinové panely jsou navrženy pro maximální plochost při minimální hmotnosti - šestiúhelníková struktura buněk je optimalizací účinnosti a umísťuje materiál pouze tam, kde je konstrukčně potřebný. Některé aplikace však vyžadují více než jen efektivitu. Požadují sílu. Když panel musí odolávat zatížení větrem na 50-patrové fasádě, podporovat pěší provoz jako mezipatro, absorbovat nárazy jako bezpečnostní bariéra nebo udržovat absolutní rovinnost při nepřetržitém strukturálním zatížení, musí být účinnost voštinového jádra vyměněna za strukturální kapacitu svařovaného žebra. Náš hliníkový panel se svařovanou žebrovou strukturou je navržen pro extrémní pevnost prostřednictvím zásadně odlišné vnitřní architektury: namísto šestiúhelníkových fóliových buněk expandovaných z lepeného svazku je jádro zkonstruováno z přesných -nařezaných hliníkových žeber, která jsou nepřetržitě přivařena k oběma čelním plechům v každém kontaktním bodě. Výsledkem je obdélníková vnitřní konstrukce - viditelná v koncových profilech panelů jako výrazné duté obdélníkové buňky se svislými žebrovými stěnami -, které zajišťují tuhost průmyslové třídy. Každé žebro působí jako souvislý konstrukční prvek po délce panelu a přenáší zatížení přímo z čelní desky na žebro na protilehlou čelní desku prostřednictvím svarů s plným průvarem. Neexistují žádné adhezivní spoje, které by selhaly při trvalém zatížení, žádné stěny fóliových buněk, které by se mohly vyboulit při namáhání tlakem, žádná omezení tloušťky nebo rozpětí panelu. Pět povrchových úprav - světle šedá, teplá béžová, světlá dubová kresba dřeva, matná uhlově černá a mahagonově červená-hnědá kresba dřeva - poskytuje kompletní architektonickou paletu pro konstrukční aplikace od venkovních fasád až po interiéry s vysokou zátěží. Přesná svařovaná žebra. Tuhost průmyslového stupně. Navrženo pro extrémní pevnost. Toto je panel pro případy, kdy samotná účinnost nestačí.

Svařovaný panel žebrové konstrukce - tam, kde jsou dráhy zatížení svařeny, nikoli slepeny

Zásadní rozdíl mezi voštinovým jádrovým panelem a svařovaným žebrovým panelem spočívá ve způsobu, jakým jsou oba čelní plechy spojeny. U voštinového panelu je jádro spojeno s předními vrstvami strukturálním lepidlem - lepidlo vytváří zaoblení v každém kontaktním bodě buněčné stěny. Pevnost spoje je dána kohezní pevností lepidla a jeho přilnavostí k hliníkovému povrchu. Jedná se o vysoce účinné spojení pro rozložení zatížení po povrchu panelu v architektonických aplikacích, kde jsou tlaková a ohybová zatížení střední. Ve svařovaném žebrovém panelu je jádro přitaveno k čelním plátům prostřednictvím souvislých svarových švů podél každé kontaktní linie žebra. Spojení je metalurgické - hliník žebra a hliník čelního plechu jsou roztaveny a staveny do jediné souvislé krystalové struktury na rozhraní svaru. Toto spojení má zásadně odlišné charakteristiky porušení: lepený spoj selže, když odlupovací nebo smykové napětí překročí pevnost lepidla v linii spoje; svar selže pouze tehdy, když se základní kov poddá nebo praskne, protože svar je stejně pevný jako základní materiál. Praktickým důsledkem je, že svařovaný žebrový panel může vydržet výrazně vyšší zatížení na výrazně delších rozpětích než ekvivalentní voštinový panel. 25 mm svařovaný žebrový panel s žebry ve středech 100 mm může překlenout 2–3 metry mezi podpěrami s minimálním průhybem při rovnoměrném zatížení, díky čemuž je vhodný pro mezipatro, venkovní obložení chodníků a strukturální fasádní panely. Precizní svařená žebra také poskytují souvislou podporu linie po celé jejich délce, čímž eliminují přerušovaný vzor podpory voštinových buněčných stěn a vytvářejí ultra-rovný povrch, který je nezbytný pro kovové panely se zrcadlovou{16}}úpravou a vysoce-lesklé architektonické povrchy, kde by jakékoli vlnění bylo viditelné jako optické zkreslení v odraženém světle.

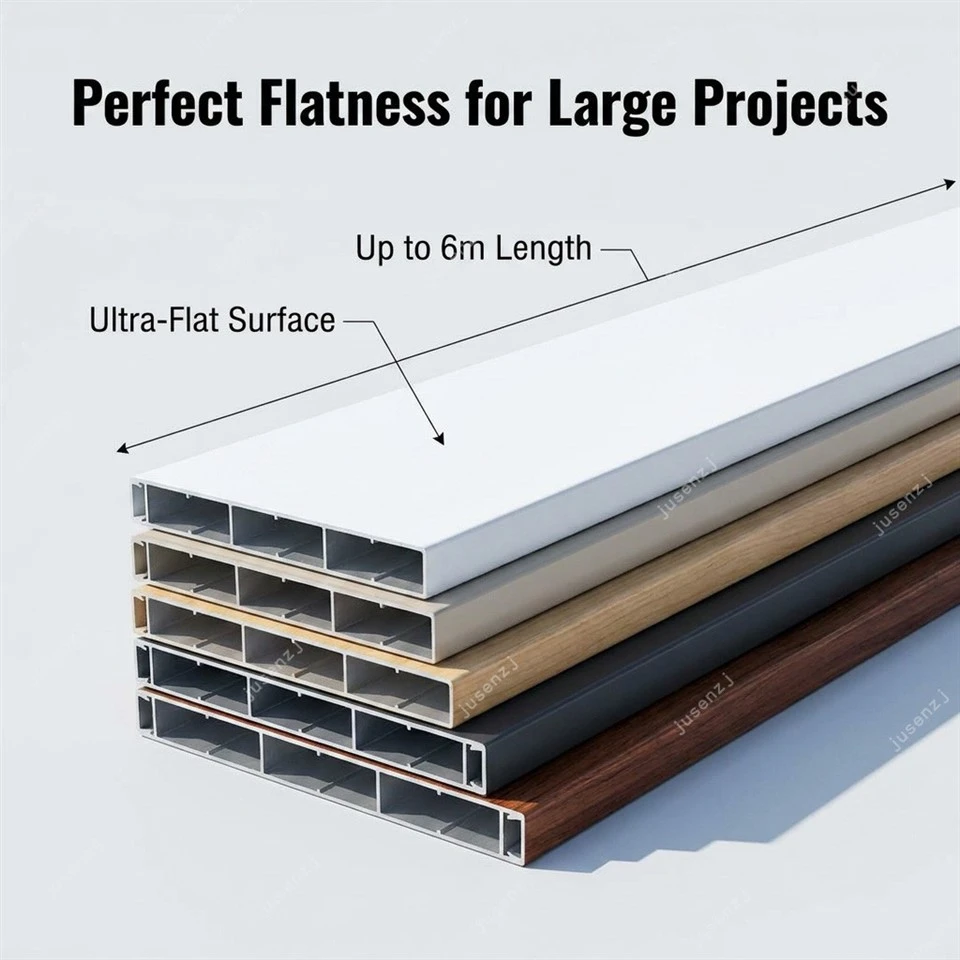

Pět{0}}panelové zobrazení schodiště na obrázku hrdiny ukazuje všestrannost svařovaného žebrového panelu napříč základním architektonickým barevným spektrem. Vrchní panel ve světle šedém matném provedení představuje současnou neutrálnost moderních komerčních fasád a strukturálních podhledových panelů - barvu, která komunikuje technickou způsobilost a hodí se do jakéhokoli architektonického kontextu. Druhý panel v teplé béžové demonstruje schopnost panelu pro jemné, teplé tóny vhodné pro obytné a pohostinské konstrukční aplikace, jako jsou balkónové balustrádové panely a přístřešky. Třetí panel se strukturou světlého dubového dřeva dokazuje, že i ten nejvyšší{5}}konstrukční panel může poskytnout hřejivou, přirozenou estetiku dřevěného - otevírání v luxusních obytných fasádách, špičkových-konstrukčních prvcích maloobchodů a architektonických prvcích, kde je požadováno vizuální teplo dřeva, ale konstrukční zatížení přesahuje to, co dřevo unese. Čtvrtý panel v matné uhlově černé je odvážným architektonickým prohlášením pro současné budovy -, hluboká, nereflexní černá,{10}}která pohlcuje světlo a vytváří dramatický kontrast, určený pro prvky fasády, vstupní přístřešky a strukturální akcentní panely. Pátý panel v mahagonově červené-hnědé kresbě dřeva poskytuje nejsytější, nejteplejší tón v řadě - sytě načervenalý-hnědý s výraznou kresbou pro prvotřídní architektonické aplikace, kde strukturální výkon panelu musí odpovídat jeho estetickému vzhledu. Všech pět povrchových úprav je aplikováno na hliníkový čelní plech před procesem svařování, přičemž svařovaná žebrová struktura na vnitřku panelu zanechává čelní povrch neoznačený a dokonale hladký. Koncový profil každého panelu odhaluje vnitřní strukturu: horní a spodní lícní desky, přesně rozmístěná vertikální žebra a čisté obdélníkové buňky mezi nimi. Tato viditelná struktura není skrytá - je to technický podpis panelu, který vyjadřuje průmyslovou tuhost, která definuje produkt.

"Precision Welded Ribs" je výrobní specifikace, která odlišuje tento panel od extrudovaných nebo lepených konstrukčních panelů. Panely z extrudovaného hliníku mají žebra, která jsou integrální s jednou lícní vrstvou -, jsou vytvořeny jako jeden profil, přičemž druhá lícní deska je mechanicky připevněna nebo slepena. Spojení žebra-k-čelu je mechanický nebo adhezivní spoj, nikoli konstrukční svar. Lepené konstrukční panely používají lepidla ke spojení žeber s čelními deskami, přičemž pevnost spojení je určena systémem lepidla. Naše svařovaná žebra jsou precizně-nařezané hliníkové pásy umístěné ve specifikované rozteči (obvykle 50–200 mm středy, v závislosti na konstrukční specifikaci), poté přivařené k oběma čelním plechům pomocí automatizovaných procesů kontinuálního svařování. Svar je plně{11}}penetrační tavný svar, který spojuje okraj žebra s vnitřním povrchem čelního listu po celé délce žebra. Proces svařování je automatizovaný, aby byla zajištěna konzistentní kvalita svaru, hloubka průvaru a tepelný příkon -, což eliminuje variabilitu ručního svařování a zajišťuje jednotný konstrukční výkon na každém panelu ve výrobní dávce. Obdélníková buněčná struktura tvořená svařenými žebry poskytuje tři specifické strukturální výhody oproti šestihranné voštině. Za prvé, směrová tuhost: žebra mohou být orientována rovnoběžně se směrem primárního rozpětí, což poskytuje maximální ohybovou tuhost tam, kde je to nejvíce potřeba. Tato směrová optimalizace není možná u izotropní hexagonální voštiny. Za druhé, soustředěné rozložení zatížení: spojité spojení žebra-k-čelu podél přímky přenáší koncentrovaná zatížení (jako je osoba stojící na podlahovém panelu nebo bodové zatížení větrem na fasádě) do struktury panelu efektivněji než bodové kontakty voštinových buněčných stěn. Za třetí, přizpůsobení rozteče žeber: rozteč žeber lze měnit po šířce panelu tak, aby odpovídala očekávanému vzoru zatížení - užší rozteč ve vysoce-namáhaných zónách, širší rozteč v oblastech s nízkým-namáháním - optimalizující poměr pevnosti-k-hmotnosti pro konkrétní aplikaci. Kruhová zvětšená vložka na obrázku zvýrazňuje Precision Welded Ribs jako definující prvek produktu: obdélníkové buňky, čisté svislé stěny žeber a viditelné svarové body, kde se žebra stýkají s čelními deskami - technický detail, který umožňuje extrémní pevnost.

Ohnivzdornost svařovaných žebrových panelů je ve srovnání s panely lepenými-lepicí lepší, protože konstrukční spoje jsou svary, nikoli lepidla. Při požáru strukturální lepidla měknou a ztrácejí pevnost při teplotách 120–200 stupňů, což je výrazně pod teplotami dosahovanými při plně rozvinutém požáru. Když lepidlo selže, přední vrstva se oddělí od jádra, panel ztratí svou strukturální integritu a panel se může zhroutit, i když se samotný hliník neroztavil. Svařované spoje si zachovávají pevnost i při výrazně vyšších teplotách, protože svar je hliníkový, nikoli polymerní. Svar začíná ztrácet pevnost teprve tehdy, když se hliník blíží k bodu tavení (přibližně 660 stupňů), ai tak je ztráta pevnosti postupná spíše než katastrofické selhání adhezivního spoje. Panel dosahuje klasifikace A2-s1,d0 podle EN 13501-1 - nehořlavé-, minimální kouř, žádné hořící kapičky. U venkovních fasádních aplikací na výškových budovách poskytuje svařovaná žebrová konstrukce další bezpečnostní rezervu: v případě požáru, který propukl z okna a zasáhl fasádu, si svařované žebrové panely udrží strukturální spojení s budovou déle než lepicí-lepené panely, čímž se snižuje riziko odlepení panelů a úlomků pádu - kritické zvážení života{18}} Kromě ohně eliminuje konstrukce svařovaných žeber dlouhodobou-trvanlivost stárnutí lepidla. Strukturální lepidla, dokonce i vysoce{23}}epoxidové systémy, podléhají postupným chemickým změnám v průběhu desetiletí - křížové-spojování pokračuje, polymerní síť křehne a pevnost spoje může klesat. Svary nestárnou. Svar vyrobený dnes má stejnou pevnost za 30 let, 50 let nebo 100 let, pokud je hliník chráněn před korozí. U infrastrukturních aplikací - podhledů mostů, ostění tunelů, přístřešků stanic -, kde se návrhová životnost měří v desetiletích spíše než v letech, zajišťuje stálost svařovaných spojů dlouhodobou- spolehlivost konstrukce, kterou lepené panely nemohou zaručit.

Instalace svařovaných žebrových konstrukčních panelů se řídí architektonickými standardy kovovýroby a fasádního inženýrství odpovídajícími příslušnému konstrukčnímu zatížení. Pro fasádní aplikace se panely instalují do konstruovaných hliníkových nebo ocelových spodních konstrukcí pomocí mechanických upevňovacích systémů navržených pro specifické požadavky na zatížení větrem, vlastní zatížení a tepelný pohyb budovy. Pro podlahové a terasové aplikace jsou panely neseny na konstrukčních ocelových nebo hliníkových rámech s mechanickými upevňovacími prvky nebo konstrukčním lepením k nosným prvkům. Pro aplikace přístřešků a podhledů se panely instalují do závěsných rámových systémů s mechanickým upevněním. Napříč všemi způsoby instalace je definující výhodou svařovaného žebrového panelu jeho rozpětí: tuhost průmyslového stupně umožňuje panelům rozprostírat se mezi konstrukčními podpěrami ve vzdálenostech, které by vyžadovaly mezilehlou podporu pro voštinové nebo plné hliníkové panely ekvivalentní tloušťky. Tento snížený požadavek na nosnou konstrukci přímo snižuje náklady na spodní konstrukci a hmotnost - u velkého projektu fasády, úspory při vytlačování hliníku nebo ocelové nosné konstrukci mohou představovat 20–30 % celkových nákladů na instalovanou fasádu. Hmotnost panelu je přibližně 10–18 kg/m² v závislosti na tloušťce (15–30 mm), přibližně o 50–60 % lehčí než ekvivalentní plná hliníková deska se stejnou tuhostí v ohybu -, která dosahuje konstrukčního výkonu díky navržené geometrii spíše než hmotnosti materiálu. Pro zhotovitele fasády jsou panely dodávány jako hotové jednotky se specifikovanou povrchovou úpravou kompletní, vyžadující pouze montáž na předem nainstalovanou spodní konstrukci. Výřezy pro okna, dveře a servisní prostupy jsou CNC-směrovány v továrně, aby se mohly projektovat-specifické rozměry, což eliminuje-řezání na místě. Panely jsou dodávány s nasazenou ochrannou fólií, která se po instalaci odstraní. Jednotlivé panely lze vyjmout a vyměnit pro přístup k fasádě nebo výměnu poškození - důležitý aspekt údržby u výškových-fasád, kde je přístup drahý a výměna panelů musí být dosažitelná z gondoly nebo BMU (Building Maintenance Unit).

Od světle šedých svařovaných žebrových fasádních panelů, které tvoří souvislý, ultra{0}}plochý plášť věže ústředí společnosti, jejich vnitřní žebrová struktura poskytuje průmyslovou tuhost, která udržuje každý panel dokonale rovinný proti zatížení větrem ve výšce 150 metrů nad ulicí, až po teplý béžový podhled, který se klene nad vchodem do luxusního hotelu a nese metr svařované rozpětí přes minimální žebra{3} průhyb, zatímco matný povrch poskytuje příjemný pod-strop, který si hosté vyfotografují při příjezdu, od světlých dubových dřevěných panelů mezipodlahy, které podporují pěší provoz s teplým vzhledem dřeva a strukturální kapacitou hliníku - kombinace, kterou by dřevo ani hliníková voština nedosáhly samy, až po matnou konstrukci dřevěného uhlí s černou odolností proti otřesům a svařovanou bariérou, která zajišťuje odolnost proti otryskání vlajkové lodi. vysoce-prodejní místa ve velkých městech, od mahagonových dřevěných strukturálních balkónových balustrádových panelů obytné věže, kde vzhled teplého červeného-hnědého dřeva splňuje technický požadavek na 1,1-metr-vysoké ochranné zábradlí schopné odolat specifikovanému horizontálnímu zatížení, naše konstrukce ze svařovaných hliníkových žebrových panelů dodáváme metalurgická-pevnost vnitřních spojů, tuhost průmyslové třídy pro maximální rozpětí a minimální průhyb, navrženo pro extrémní pevnost pro aplikace, kde standardní panely nestačí, a pět architektonických povrchových úprav pro strukturální povrchy, které fungují tak krásně, jak vypadají. Přesná svařovaná žebra. Tuhost průmyslového stupně. Navrženo pro extrémní pevnost. Kontaktujte náš tým konstrukčních panelů ještě dnes a požádejte o bezplatnou sadu vzorků svařovaných žeber s průřezem-zobrazením svařované žebrové struktury a sadou vzorků s 5 povrchovými úpravami, tabulky rozpětí nosnosti pro vaši technickou kontrolu nebo cenovou nabídku na míru pro vaši strukturální fasádu, terasu, přístřešek nebo projekt architektonických panelů pro velké zatížení.
